晋城TGD500斗提机提升带规格参数分析

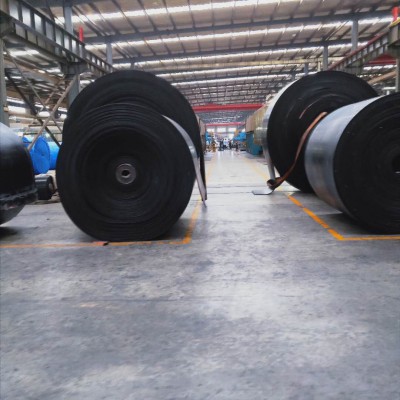

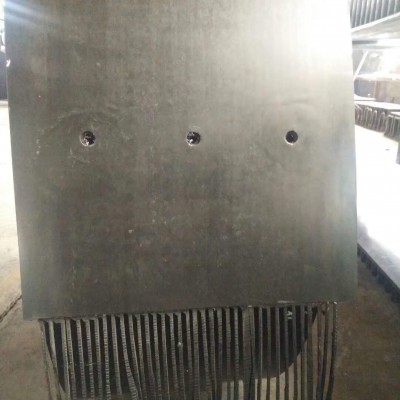

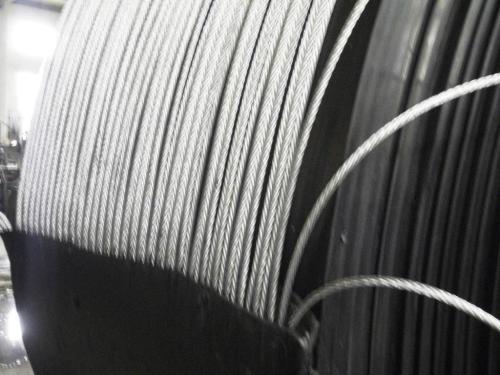

挡边提升带，整芯提升带，裙边提升带，垂直提升挡边输送带，钢丝绳提升带，防撕裂提升带，棉帆布提升带，聚酯高强度提升带。 橡胶提升带是一种工业橡胶制品。该类输送带用于安装料斗，是斗式提升机的牵引部件，能对物料进行提升输送。按带的芯体结构分为织物芯和钢丝绳芯两种。按被输送物料的磨损性分为磨损D型、中度磨损L型以及输送高温物料的耐热型T型。织物芯提升带的强度规格N/mm系列有：100、125、160、200、250、315、400、500、500以上；宽度规格（mm）系列有：150、200、300、400、500、600、650、700、800、1000、1200、1400、1600。钢丝绳芯提升带强度规格（N/mm）有：St630、St800、St1000、St1250、St1600、St2000、St2500；宽度规格（mm）有：200、250、300、350、400、450、550、600、680、800、850、1000、1050、1200、1300、1400。表示该带规格为钢丝绳芯斗式提升带，带的强度规格为1000N/mm，上下覆盖层厚度均为5mm，并均具有补强层，带宽1200mm，钢丝绳直径为3.5mm。橡胶提升带化工行业标准。橡胶或塑料输送带。橡胶提升带由多层挂胶织物叠包而成，带芯外一般应有覆盖胶。根据使用温度的不同分为耐热提升带和普通提升带；根据带芯材质的不同分为全棉、涤棉交织、尼龙和EP提升带。
提升高度可达40m。zTD型按JB3926-85《垂直z型斗式提升机》标准设计制造，目前国内常用的z型斗式提升机均为垂直式，较新型。TD型z型斗式提升机备有四种料斗Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。设备主体框架可根据使用需求的不同选用碳钢喷塑、304不锈钢、316L不锈钢材质等，料斗材质有塑料料斗、碳钢料斗、不锈钢料斗可选。
由于提升机的牵引机构是环型皮带，因此不允许输送温度较高（不超过70°）的材料。
同心TD型z型斗式提升机主要构件:
壳体、牵引件（输送链）、料斗、驱动轮（头轮）、改向轮（尾轮）、张紧装置、导向装置、加料口、卸料口
